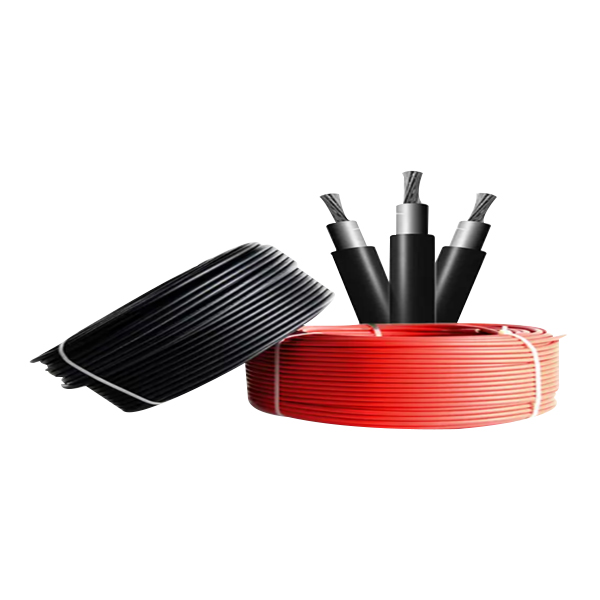

光伏发电系统用电缆
光伏发电系统用电缆
适用范围

本产品适用于光伏发电系统中直流侧(从光伏电池到逆变器直流端子之间的部分)的引出连接,也可用于光伏发电交流系统中。可在室外多变的苛刻气候条件下永久使用。

使用特性

1.额定电压:HIZ2Z2-K电缆  AC 1.0/1.0kVDC 1.5kV PV1-F电缆  AC 0.6/1kVDC 1.8kV

2.允许短路温度(5S)为200℃。

3.环境温度:-40℃~+90℃,导体最高温度为120℃。

4.电缆使用期限为25年。

产品型号名称及执行标准见表

1

产品型号

产品名称

执行标准

PV1-F

光伏发电系统用电缆

2pfG 1169/08.2007

H1Z2Z2-K

光伏发电系统用电缆

EN 506182014

产品主要优点

1.具有较高的工作温度(120℃)。

2.具有良好的耐热、耐寒、耐臭氧、耐酸碱、耐油、耐磨、耐湿热、耐候、耐盐雾、耐弯曲和抗紫外线性能,且抗开裂性能强。

3.电缆载流量大。

4.对环境的适应性强,可露天敷设,且敷设方式多样(可自由移动、自由悬挂和固定安装)。

5.具有无卤低烟特性,且阻燃性能良好。

主要技术要求

1.导体采用结构符合GB/T3956要求的第5类镀锡软铜导体。

2.绝缘采用辐照交联无卤低烟热固性材料。

3.护套采用辐照交联无卤低烟热固性材料。

4.电缆椭圆度不大于15%

其他技术要求见表2

2

导体芯数×标称截面积mm2

绝缘标称厚度/mm

护套标称厚度/mm

平均外径上限/mm

20℃时最小绝缘电阻MΩ·km

90℃时最小绝缘电阻MΩ·km

1×1.5

0.7

0.8

5.4

860

0.86

1×2.5

0.7

0.8

5.9

690

0.69

1×4

0.7

0.8

6.6

580

0.58

1×6

0.7

0.8

7.4

500

0.50

1×10

0.7

0.8

8.8

420

0.42

1×16

0.7

0.9

10.1

340

0.34

1×25

0.9

1.0

12.5

340

0.34

1×35

0.9

1.1

14.0

290

0.29

1×50

1.0

1.2

16.3

270

0.27

1×70

1.1

1.2

18.7

250

0.25

1×95

1.1

1.3

20.8

220

0.22

1×120

1.2

1.3

22.8

210

0.21

1×150

1.4

1.4

25.5

210

0.21

1×185

1.6

1.6

28.5

200

0.20

1×240

1.7

1.7

32.1

200

0.20

电缆允许持续载流量及不同环境温度下额定电流换算系数见表3~表4

电缆载流量(A

标称截面积/mm2

架空单根电缆

物体表面单根电缆

物体表面两根负载电缆

1.5

30

29

24

2.5

41

39

33

4

55

52

44

6

70

67

57

10

98

93

79

16

132

125

107

25

176

167

142

35

218

207

176

50

276

262

221

70

347

330

278

95

416

395

333

120

488

464

390

150

566

538

453

185

644

612

515

240

775

736

620

注:环境温度为60


不同环境温度下额定电流换算系数

环境温度℃

换算系数

60

1.00

70

0.92

80

0.84

90

0.75

100

0.58

110

0.41
