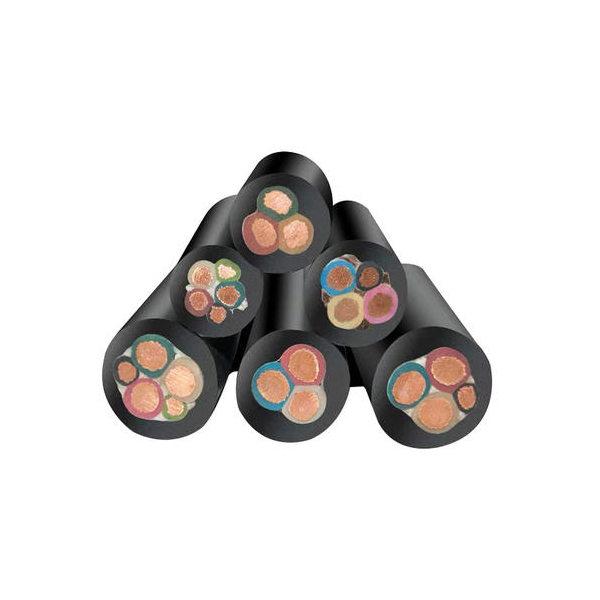

GB/T5013-2008。适用于交流50HZ,额定电压450/750V及以下，动力装置、家用电器、电动工具和各种移动式电器设备的电源连接。

1. 60245 IEC 53(YZ)、60245 IEC 57(YZW)额定电压U0/U为300/500V；6024 5IEC 66(YCW)为450/750V。

2.电缆的长期允许工作温度为60℃。

3.电缆的敷设温度应不低于0℃。

型号	名称	适用范围	规格mm²	芯数
602245IEC53(YZ)	普通强度橡套软线	适用于室内外移动或固定敷设，也可敷设于管道及电缆沟、电桥架等承受较大机械应力和拉力，不能承受较大机械应力和拉力	0.75-2.5	2-5
602245IEC57(YZW)	普通氯丁或其他相当的合成弹性体橡套软线	适用于室内外移动或固定敷设，也可以敷设于管道及电缆沟等，不能承受较大机械应力和拉力	0.75-2.5	2-5
602245IEC66(YCW)	重型氯丁或其他相当的合成弹性体橡套软电缆		1.5-400	1
			1-25	2
			1-95	3
			1-150	4
			1.5-25	5

注：“W ”型电缆具有耐气候和耐油性能，适宜于户外或接触油污的场合使用。

JB/T8735-2016。适用于交流50HZ,额定电压450/750V及以下，动力装置、家用电器、电动工具和各种移动式电器设备的电源连接。

1. YZ额定电压U0/U为300/500V；YC为450/750V。

2.电缆的长期允许工作温度为60℃。

3.电缆的敷设温度应不低于0℃。

型号	名称	适用范围	规格mm²	芯数
YZ	中型通用橡套软电缆	适用于室内外移动或固定敷设，也可敷设于管道、电缆沟或电缆桥架等，不能承受较大机械应力和拉力	4-6	2-5
			0.75-6	6
			1.5-6	3+1、3+2、4+1
YCW	重型通用橡套软电缆	适用于室内外移动或固定敷设，也可敷设于管道、电缆沟可电缆桥架等，不能承受较大机械应力和拉力	35-95	2
			120-150	3
			2.5-150	3+1、3+2、4+1
YC	中型通用橡套软电缆	适用于室内外移动或固定敷设，也可敷设于管道、电缆沟、电缆桥架等，不能承受较大机械应力和拉力	1.5-150	1
			1.5-95	2
			1.5-150	3-4
			1.5-25	5
			2.5-150	3+1、3+2、4+1

注：“W ”型电缆具有耐气候和耐油性能，适宜于户外或接触油污的场合使用。

1.产品用途
本产品适用于交流额定电压为450V/750V及以下的家用电器。
2.使用特性
2.1YZ型额定电压Uo/u为300/500V，YC型为450/750V。
2.2线芯的长期允许工作温度不超过65℃。
2.3W型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用。
2.4ZR型电缆具有阻燃性能。
3、型号、名称及用途

型号	名称	主要用途
YQ、YQW	轻型橡套软电缆	用地轻型移动电器设备和工具
YZ、YZW	中型橡套软电缆	用于各种移动电器设备和工具
YC，YCW	重型橡套软电缆	用于各种移动电器设备，能承受较大的机械外力作用

4、尺寸、重量及技术参数
300/300V YQ，YQW轻型

芯数×标称截面	导电线芯(mm)	平均外径(mm2)		20导体电阻≤Ω（/KM））		参考重量(KG/KM)
芯数×标称截面	根数/线径	下限	上限	铜芯	镀锡铜芯	YQ	YQW
2×0.3	16/0.15	4.6	6.6	69.2	71.2	30	31.5
2×0.5	28/0.15	5.0	7.2	39.0	40.1	43	45.5
2×0.3	16/0.15	4.8	7.0	69.2	71.1	36	38.1
2×0.5	28/0.15	5.2	7.6	39.0	40.1	74	77.0

300/300V YZ，YZW中型

芯数×标称截面	导电线芯(mm)	平均外径(mm2)		20导体电阻≤（Ω/KM））		参考重量(KG/KM)
芯数×标称截面	根数/线径	下限	上限	铜芯	镀锡铜芯	YZ	YZW
2×0.75	24/0.20	6.0	8.2	26.0	26.7
2×1	32/0.20	6.4	8.8	19.5	20.0	81.7	89.6
2×1.5	30/0.25	8.0	10.5	13.3	13.7
2×2.5	49/0.25	9.4	12.5	7.98	8.21	227.1	242.6
2×4	56/0.30	11.0	14.0	4.95	5.09
2×6	84/0.30	12.5	17.0	3.30	3.39	366.0	394.5
3×0.75	24/0.20	6.6	8.8	26.0	26.7
3×1	32/0.20	6.8	9.2	19.5	20.0	97.4	105.0
3×1.5	30/0.25	8.4	11.0	13.3	13.7
3×2.5	49/0.25	10.0	13.0	7.98	8.21	205.1	219.5
3×4	56/0.30	11.5	14.5	4.95	5.09
3×6	84/0.30	13.0	18.0	3.30	3.39	452.5	497.7
4×0.75	24/0.20	7.2	9.6	26.0	26.7
4×1	32/0.20	7.6	10.0	19.5	20.0	117.1	125.2
4×1.5	30/0.25	9.4	12.5	13.3	1.37
4×2.5	49/0.25	11.0	14.0	7.98	8.21	255.2	270.9
4×4	56/0.30	13.0	16.5	4.95	5.09
4×6	84/0.30	14.5	20.0	3.30	3.39	564.0	594.0
1×1.5+1×1.0	30/0.25+32/0.20	9.4	12.0	13.3	13.7	170.1	181.9
3×2.5+1×1.5	49/0.25+30/0.25	11.0	14.0	7.98	8.21	246.8	262.9
3×4+1×2.5	56/0.30+49/0.25	13.0	16.0	4.95	5.09	359.1	380.2
3×6+1×4	84/0.30+56/0.30	14.5	19.5	3.30	3.39	542.1	572.5
5×0.75	24/0.20	8.0	11.0	26.0	26.7	127.1	136.8
5×1	32/0.20	8.4	11.5	19.5	20.0	144.3	154.5
5×1.5	30/0.25	10.0	13.5	13.3.	13.7	210.5	223.6
5×2.5	49/0.25	12.5	15.5	7.98	8.21	304.3	322.4
5×4	56/0.30	14.5	18.0	4.95	5.09	441.8	464.5
5×6	84/0.30	16.5	22.5	3.30	3.39	687.5	724.0

450/750V YZ，YZW重型

芯数×标称截面	导电线芯(mm)	平均外径(mm2)		20导体电阻≤（Ω/KM））		参考重量(KG/KM)
芯数×标称截面	根数/线径	下限	上限	铜芯	镀锡铜芯	YC	YCW
1×1.5	30/0.25	5.6	7.2	7.2	13.7	51.9	57.0
1×2.5	49/0.25	6.4	8.0	8.0	8.21	73.7	79.5
1×4	56/0.30	7.2	9.0	9.0	5.09	110.5	118.7
1×6	84/0.30	8.0	11.0	11.0	3.39	132	167.3
1×10	84/0.40	9.8	13.0	13.0	1.95	220.6	234.8
1×16	126/0.40	11.0	14.5	14.5	1.24	295.1	311.6
1×25	196/0.40	12.5	16.5	16.5	0.795	425.6	446.2
1×35	276/0.40	16.5	21.0	21.0	0.393	758.4	788.4
1×50	396/0.40	16.5	21.0	21.0	0.393	758.4	788.4
1×70	360/0.50	18.5	24.0	24.0	0.277	1034.1	1073.7
1×95	475/0.50	21.0	26.0	26.0	0.210	1324.7	1369.3
1×120	608/0.50	23.0	28.5	28.5	0.164	1593.9	1646.3
1×150	756/0.50	25.0	32.0	32.0	0.132	1971.6	2063.7
1×185	925/0.50	27.5	34.5	34.5	0.108	2425.6	2498
1×240	1221/0.50	30.5	38.0	38.0	0.0801	3081.3	3166.2
1×300	1525/0.50	33.5	41.5	41.5	0.0641	3730.7	3825.2
1×400	2013/0.50	37.5	46.5	46.5	0.0486	4934	5048.2
2×1.5	30/0.25	9.0	11.5	11.5	13.7	132	146.6
2×2.5	49/0.25	10.5	13.5	13.5	8.21	203.6	223.9
2×4	56/0.30	12.0	15.0	15.0	5.29	280.2	305.6
2×6	84/0.30	13.5	18.5	18.5	1.95	412.2	448.2
2×10	84/0.40	18.5	24.0	24.0	3.39	669.1	732.8
2×16	126/0.40	21.0	27.5	27.5	1.95	906.6	988.5
2×25	196/0.40	24.5	31.5	31.5	1.24	1144.3	1229.4
2×35	276/0.40	27.5	35.5	35.5	0.795	1505.5	1610.4
2×50	396/0.40	32.0	41.0	41.0	0.565	2624.2	2655.7
2×70	360/0.50	36.0	46.0	46.0	0.393	3254.8	3484.3
2×95	475/0.50	40.5	50.5	50.5	0.277	4144.3	4423.0
3×1.5	30/0.25	9.6	12.5	12.5	0.210	156.0	171.0

芯数×标称截面	导电线芯(mm)	平均外径(mm2)		20导体电阻≤（Ω/KM））		参考重量(KG/KM)
芯数×标称截面	根数/线径	下限	上限	铜芯	镀锡铜芯	YC	YCW
3×95+1×35	475/0.50+276/0.40	44.0	55.0	0.206	0.210	5553.5	5838.3
3×120+13×35	608/0.50+276/0.40	46.5	59.0	0.161	0.164	6362.1	6662.4
3×150+1×50	756/0.50+396/0.40	52.0	66.0	0.129	0.132	7889.3	8252.6
5×1.5	30/0.25	11.5	15.0	13.3	13.7	221.4	240.65
5×2.5	49/0.25	13.5	17.0	7.98	8.21	347.6	372.7
5×4	56/0.30	16.0	19.5	4.95	5.09	497.1	528.9
5×6	84/0.30	18.0	24.5	3.30	3.39	765.7	815.0
5×10	84/0.40	24.0	31.0	1.91	1.95	1205.2	1289.0
5×16	126/0.40	27.0	35.5	1.21	1.24	1668.8	1777.0
5×25	196/0.40	32.5	41.5	0.780	0.795	2434.3	2587.1

5.通用橡套软电缆载流量

主线芯	长期连续负荷允许截流量(A)
	YZ、YZW型（Type）			YC、YCW型（Type）
	二芯	三芯	四芯	单芯	二芯	三芯	四芯
0.75	14	12	11
1.0	17	14	13
1.5	21	18	18
2.0	26	22	22
2.5	30	25	25	37	30	26	27
4.0	41	35	35	47	39	34	34
6.0	53	45	45	52	51	44	44
10				75	74	63	63
16				112	96	84	84
25				148	135	115	116
35				188	167	142	143
50				226	208	176	177

环境温度	15	20	25	30	35	40
换算系数	1.12	1.06	1.00	0.94	0.87	0.97

1.用途
本产品适用于对电压交流不超过200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳.
2.型号名称及工作温度

型号	名称	线芯长期工作温度
YH	天然胶护套电焊机电缆	65
YHF	氯丁或其它相当的合成胶弹性体护套电焊机电缆	65

3.规格尺寸、重量及技术参数

导线标称截面	导电线芯	护套标称厚度	平均外径		20℃导体电阻(Ω/KM)	参考重量
导线标称截面	根数/单线标称直径	护套标称厚度	最小值	最大值	20℃导体电阻(Ω/KM)
10	322/0.20	1.8	7.5	9.7	1.91	146	153.51
16	513/0.20	2.0	9.2	11.5	1.16	218.9	230.44
25	798/0.20	2.0	10.5	13.0	0.758	316.6	331.15
35	1121/0.20	2.0	11.5	14.5	0.536	426	439.87
50	1596/0.20	2.2	13.5	17.0	0.379	592.47	610.55
70	2214/0.20	2.4	15.0	19.5	0.268	790	817.52
95	2997/0.20	2.6	17.0	22.0	0.198	1066.17	1102.97
120	1702/0.30	2.8	19.0	24.0	0.161	1348.25	1392.55
150	2135/0.30	3.0	21.0	27.0	0.129	1678.5	1698.72
185	1443/0.40	3.2	22.0	29.0	0.106	1983.8	2020.74

4.交货要求
电缆的交货长度为圈者为100M,成盘者应不小于100mm,允许不小于20m的短段交货,短段电缆的交货数量不超过总长度的10%,根据双方协议允许在任何长度的电缆长度.

1.用途
该型号产品适用于变压器、电机、配电装置及各种成套设备引接线。
2.型号及名称
JEFR橡皮绝缘丁腈护套引接线
(1).镀锡铜导体
(2).融离层（如果有的话）
(3).橡皮绝缘屋
(4).丁腈橡皮护套层（注：本产品可根据用户需要制成黑、白、绿和红等多种颜色，色泽鲜明、持久） 3.产品结构及参考数据
JEFR型500V

导线标称截面	导电线芯结构		绝缘标称厚度	护套标称厚度	电缆最大外径	电缆参考重量	20℃导体电阻(Ω/KM)
导线标称截面	单根线数	单线直径	绝缘标称厚度	护套标称厚度	电缆最大外径	电缆参考重量	20℃导体电阻(Ω/KM)
0.5	28	0.15	0.6	0.8	4.3	20	38.5
0.75	42	0.15	0.6	0.8	4.5	24	25.7
1.0	32	0.20	0.6	0.8	4.7	28	18.9
1.5	48	0.20	0.6	0.8	5.0	35	12.6
2.5	19	0.41	0.8	1.0	6.2	57	7.59
4	19	0.52	0.8	1.0	6.8	76	4.54
6	19	0.64	0.8	1.0	7.5	100	3.00
10	49	0.52	1.0	1.2	10.0	178	1.78
16	49	0.64	1.0	1.2	11.2	243	1.18
25	98	0.58	1.0	1.4	13.7	372	0.716
35	133	0.58	1.0	1.4	14.9	471	0.528
50	133	0.68	1.2	1.6	17.1	647	0.384
70	189	0.68	1.2	1.6	19.6	876	0.270
95	259	0.68	1.4	1.6	21.9	1160	0.197
120	259	0.76	1.6	1.8	24.6	1451	0.158
150	320	0.76	1.8	2.2	29	1911.5	0.132
185	395	0.76	1.8	2.2	32	2268.65	0.108
240	513	0.76	2.2	3	35	3010	0.0817
300	641	0.76	2.4	3.5	38	3770	0.0654

4.产品技术要求
4.1导体采用镀锡铜丝,其结构符合表中的规定,性能符合JB947-76《橡皮和塑料绝缘电线电缆用铜导电线芯》中的要求。
4.2绝缘橡皮性能符JB664-77《电线电缆用橡皮》标准规定。
绝缘厚度符合上表，允许偏差-10%，其最薄处的厚度不小于标称值的90%-0。1mm。
4.3护套橡皮性能符JB664-77《电线电缆用橡》规定，护套厚度符合上表，允许偏差-20%，其最薄处厚度不小于标称值的80%。
4.4成品电线须经受QYDDL0118-2003，规定的交流50Hz耐电压试验。
4.5成品电线导电线芯直流电阻在温度20℃时应符合表中规定。
4.6电线应能经受浸漆试验，电线经130±5℃，5小时恒温后，浸入温度为50±5℃的1032漆中30分钟，取出滴干，再经130±5℃，48小时恒温，最后将电线卷绕在规定直径的圆棒上，电线护套层应地我开裂，脆裂和发粘等现象。 5、发货要求
电线的交货长度不小于20米、35mm2及以下允许不小于5米短段交货，35mm2以上允许不小于1。5米短段交货，但其数量应不超过交货总数量的10%。根据双方协议允许任何长度交货，长度计量误差应不超过±5%℃.

1.用途
该型号产品为交流额定电压1140V及以下的B级绝缘电机、电器绕组连接并引出机壳或绕组与电机壳体上的接线柱连接用电线。
2.型号及名称
JBQ像皮绝缘丁腈护套引接线
(1).镀锡铜导体
(2).融离层（如果有的话）
(3).橡皮绝缘屋
(4).丁腈橡皮护套层（注：本产品可根据用户需要制成黑、白、绿和红等多种颜色，色泽鲜明、持久）
3.产品结构及参考数据
JBQ型500V

导线标称截面	导电线芯结构		绝缘标称厚度	护套标称厚度	电缆最大外径	电缆参考重量	20℃导体电阻(Ω/KM)
导线标称截面	单根线数	单线直径	绝缘标称厚度	护套标称厚度	电缆最大外径	电缆参考重量	20℃导体电阻(Ω/KM)
0.5	28	0.15	0.6	0.8	4.3	20	38.5
0.75	42	0.15	0.6	0.8	4.5	24	25.7
1.0	32	0.20	0.6	0.8	4.7	28	18.9
1.5	48	0.20	0.6	0.8	5.0	35	12.6
2.5	19	0.41	0.8	1.0	6.2	57	7.59
4	19	0.52	0.8	1.0	6.8	76	4.54
6	19	0.64	0.8	1.0	7.5	100	3.00
10	49	0.52	1.0	1.2	10.0	178	1.78
16	49	0.64	1.0	1.2	11.2	243	1.18
25	98	0.58	1.0	1.4	13.7	372	0.716
35	133	0.58	1.0	1.4	14.9	471	0.528
50	133	0.68	1.2	1.6	17.1	647	0.384
70	189	0.68	1.2	1.6	19.6	876	0.270
95	259	0.68	1.4	1.6	21.9	1160	0.197
120	259	0.76	1.6	1.8	24.6	1451	0.158
150	320	0.76	1.8	2.2	29	1911.5	0.132
185	395	0.76	1.8	2.2	32	2268.65	0.108
240	513	0.76	2.2	3	35	3010	0.0817
300	641	0.76	2.4	3.5	38	3770	0.0654

JBQ型1140V

导线标称截面	导电线芯结构		绝缘标称厚度	护套标称厚度	电缆最大外径	电缆参考重量	20℃导体电阻(Ω/KM)
导线标称截面	单根线数	单线直径	绝缘标称厚度	护套标称厚度	电缆最大外径	电缆参考重量	20℃导体电阻(Ω/KM)
0.5	28	0.15	0.6	0.8	4.3	20	38.5
0.75	42	0.15	0.6	0.8	4.5	24	25.7
1.0	32	0.20	0.6	0.8	4.7	28	18.9
1.5	48	0.20	0.6	0.8	5.0	35	12.6
2.5	19	0.41	0.8	1.0	6.2	57	7.59
4	19	0.52	0.8	1.0	6.8	76	4.54
6	19	0.64	0.8	1.0	7.5	100	3.00
10	49	0.52	1.0	1.2	10.0	178	1.78
16	49	0.64	1.0	1.2	11.2	243	1.18
25	98	0.58	1.0	1.4	13.7	372	0.716
35	133	0.58	1.0	1.4	14.9	471	0.528
50	133	0.68	1.2	1.6	17.1	647	0.384
70	189	0.68	1.2	1.6	19.6	876	0.270
95	259	0.68	1.4	1.6	21.9	1160	0.197
120	259	0.76	1.6	1.8	24.6	1451	0.158
150	320	0.76	1.8	2.2	29	1911.5	0.132
185	395	0.76	1.8	2.2	32	2268.65	0.108
240	513	0.76	2.2	3	35	3010	0.0817
300	641	0.76	2.4	3.5	38	3770	0.0654

4.产品技术要求
4.1导体采用镀锡铜丝,其结构符合表中的规定,性能符合JB947-76《橡皮和塑料绝缘电线电缆用铜导电线芯》中的要求。4.2绝缘橡皮性能符JB664-77《电线电缆用橡皮》标准规定。
绝缘厚度符合上表，允许偏差-10%，其最薄处的厚度不小于标称值的90%-0。1mm。4.3护套橡皮性能符JB664-77《电线电缆用橡》规定，护套厚度符合上表，允许偏差-20%，其最薄处厚度不小于标称值的80%。
4.4成品电线须经受QYDDL0118-2003，规定的交流50Hz耐电压试验。
4.5成品电线导电线芯直流电阻在温度20℃时应符合表中规定。
4.6电线应能经受浸漆试验，电线经130±5℃，5小时恒温后，浸入温度为50±5℃的1032漆中30分钟，取出滴干，再经130±5℃，48小时恒温，最后将电线卷绕在规定直径的圆棒上，电线护套层应地我开裂，脆裂和发粘等现象。
5、发货要求
电线的交货长度不小于20米、35mm2及以下允许不小于5米短段交货，35mm2以上允许不小于1。5米短段交货，但其数量应不超过交货总数量的10%。根据双方协议允许任何长度交货，长度计量误差应不超过±5%℃.

1.用途
本产品适用于额定电压1.9/3.3KV和3.6/6KV煤矿移动设备用铜芯像皮绝缘橡皮护套软电缆.

2.使用条件
电缆导体的长期允许工作温度为90℃;电缆的最小弯曲半径为电缆直径的6倍;
电缆的地线芯必须良好接地;红色护套电缆不得在日光下长期暴露.

3.型号、名称及用途及规格尺寸

型号	名称	用途
MYPT-1.9/3	煤矿用移动金属屏蔽橡套软电缆	额定电压1.9/3.3KV井下移动采煤设备的电源连接
MYP-3.6/6	煤矿用移动屏蔽像套软电缆	额定电压3.6/6KV移动式地面矿山机械电源连接,环境温度下限为-20℃
MYPT-3.6/6	煤矿用移动金属屏蔽橡套软电缆
MYDP-3.6/6	煤矿用移动金属屏蔽橡套软电缆	额定电压3.6/6KV移动式地南矿山机械电源连接,环境温度下限为-40℃
MYDPT-3.6/6	煤矿用移动金属屏蔽橡套软电缆

芯数×导体标称截面		标称厚度		电缆外径
动力线芯	地线芯	动力线芯绝缘	护套	电缆外径
3×35	3×16/3	2.8	6.0	51.5-55.1
3×50	3×25/3	2.8	6.0	52.0-56.0
3×70	3×35/3	3.0	6.0	56.5-62.1
3×95	3×50/3	3.0	6.0	62.0-68.2

芯数×导体标称截面		标称厚度		电缆外径
动力线芯	地线芯	动力线芯绝缘	护套	电缆外径
3×16	1×16	4.0	5.5	50.0-53.0
3×25	1×16	4.0	5.5	54.3-59.7
3×35	1×16	4.0	5.5	58.5-63.0
3×50	1×5	4.0	5.5	62.5-67.7

芯数×导体标称截面		标称厚度		电缆外径
动力线芯	地线芯	动力线芯绝缘	护套	电缆外径
3×16	3×16/3	4.0	5.5	48.8-53.0
3×25	3×16/3	4.0	5.5	52.5-57.8
3×35	3×16/3	4.0	5.5	56.1-61.7
3×50	3×5/3	4.0	5.5	58.7-63.0

芯数×导体标称截面	标称厚度
动力线芯	动力线芯绝缘	护套
16	750	……
25	650	……
35	550	380
50	500	350
70	……	320
95	……	280

1.用途
本产品适用于额定电压0.66/1.14KV、1.9/3.3KV采煤机及类似设备和铜芯橡皮护套金属屏蔽软电缆.

2.使用条件
2.1 电缆导体的长期允许工作温度为90℃。
2.2电缆的最小弯曲半径为电缆直径的6倍。

3.型号、名称、用途及规格尺寸

型号	名称	用途
MCPTJ-0.66/1.14	采煤机金属屏蔽监视型橡套软电缆	额定电压0.66/1.14KV及以下采煤机及类似设备的电源连接
MCPT-1.9/3.3	采煤机金属屏蔽橡套软电缆	额定电压为1.9/3.3KV及以下采煤机及类似设备的电源连接
MCPTJ-1.9/3.3	采煤机金属屏蔽监视型橡套软电缆	额定电压为1.9/3.3KV及以下采煤机及类似设备的电源连接

芯数×导体标称截面		标称厚度			电缆外径
动力线芯	地线芯	监视线芯	动力线芯绝缘	护套	MCPTJ-0.66/1.44
动力线芯	地线芯	监视线芯	动力线芯绝缘	护套	最小值	最大值
3×16	1×16	1×16	1.5	5.0	37.1	40.8
3×25	1×16	1×16	1.6	5.0	41.7	45.9
3×35	1×16	1×16	1.6	5.0	47.2	51.9
3×50	1×25	1×25	1.7	5.3	51.5	56.2
3×70	1×35	1×35	1.8	5.8	57.9	63.0
3×95	1×50	1×50	2.0	6.4	65.1	71.6

芯数×导体标称截面		标称厚度			电缆外径
动力线芯	地线芯	监视线芯	动力线芯绝缘	护套	MCPTJ-1.9/3.3
动力线芯	地线芯	监视线芯	动力线芯绝缘	护套	最小值	最大值
3×35	1×16	1×16	2.8	6.0	55.0	60.7
3×50	1×25	1×25	2.8	6.0	57.8	63.0
3×70	1×35	1×35	3.0	6.0	64.1	70.8
3×95	1×50	1×50	3.0	6.0	69.2	76.2

芯数×导体标称截面		标称厚度		电缆外径
动力线芯	地线芯	动力线芯绝缘	护套	MCPT-1.9/3.3
动力线芯	地线芯	动力线芯绝缘	护套	最小值	最大值
3×35	3×16/3	2.8	6.0	55.0	60.7
3×50	3×25/3	2.8	6.0	57.8	63.0
3×70	3×35/3	3.0	6.0	64.1	70.8
3×95	3×50/3	3.0	6.0	69.2	76.2

导体标称截面	20℃时地线与屏蔽层并联直流电阻(Ω/km)	20℃绝缘电阻(MΩ·km)
导体标称截面	20℃时地线与屏蔽层并联直流电阻(Ω/km)	额定电压3.6/6.6kv	额定电压1.9/3.3kv
16	≤0.70	≥350	-
25	≤0.60	≥300	-
35	≤0.60	≥260	≥380
50	≤0.50	≥230	≥350
70	≤0.34	≥210	≥320
95	≤0.28	≥200	≥280

1、用途
本产品适用于额定电压0.3/0.5KV煤矿用铜芯移动轻型软电缆。

2、使用条件
2.1电缆导体的长期允许工作温度为90℃。
2.2电缆的最小弯曲半径为电缆直径的6倍。

3、型号、名称、用途及规格尺寸

型号	名称	用途
MYQ-0.3/0.5	煤矿用移动轻型橡套软电缆	煤矿井下巷道照明、输送机联锁和控制与信号设备电源连接
MYQE-0.3/0.5	煤矿用移动轻型弹性体软电缆	煤矿井下巷道照明、输送机联锁和控制与信号设备电源连接

芯数×导体标称截面	标称厚度		电缆外径		芯数×导体标称截面	标称厚度		电缆外径
	绝缘	护套	MYQ-0.3/0.5 MYQE-0.3/0.5			绝缘	护套	MYQ-0.3/0.5 MYQE-0.3/0.5
	绝缘	护套	最小值	最大值		绝缘	护套	最小值	最大值
2×1.0	0.6	1.5	8.1	8.9	4×2.5	1.0	2.0	14.3	15.7
2×1.5	0.8	1.5	9.4	10.3	7×1.0	0.6	1.5	10.6	11.7
2×2.5	1.0	1.5	11.5	12.7	7×1.5	0.8	2.0	13.6	15.0
3×1.0	0.6	1.5	8.4	9.0	7×2.5	1.0	2.0	16.8	18.4
3×1.5	0.8	1.5	9.9	10.9	12×.0	0.6	2.0	14.6	16.0
3×2.5	1.0	1.5	12.1	13.4	12×1.5	0.8	2.5	18.3	20.1
4×1.0	0.6	1.5	9.1	10.1	12×2.5	1.0	2.5	22.7	24.9
4×1.5	0.8	1.5	10.7	11.8

1、用途
本产品适用于煤矿井下移动变压器及类似设备用铜芯橡皮绝缘金属屏蔽监视软电缆.

2、使用条件
2.1电缆导体的长期允许工作温度为90℃。
2.2电缆的最小弯曲半径为电缆直径的6倍。
2.3电缆的地线芯必须良好接地。

3、型号、名称、用途及规格尺寸

型号	名称	用途
MYPTJ-3.6/6	煤矿用移动金属屏蔽监视型橡套软电缆	额定电压3.6/6kv的井下移动变压器及类似设备的电源连接
MYPTJE-3.6/6	煤矿用移动金属屏蔽监视型弹性体软电缆	额定电压3.6/6kv的井下移动变压器及类似设备的电源连接

芯数×导体标称截面			标称厚度			电缆外径
动力线缆	地线芯	监视线芯	动力线芯绝缘	监视线芯	护套	MYPTJ-3.6/6 MYPTJE-3.6/6
动力线缆	地线芯	监视线芯	动力线芯绝缘	监视线芯	护套	最小值	最大值
3×25	3×16/3	3×2.5	4.0	2.5	5.5	57.5	63.0
3×35	3×16/3	3×2.5	4.0	2.5	5.5	62.5	68.6
3×50	3×25/3	3×2.5	4.0	2.5	5.5	64.9	71.4
1)内护套计算厚度不作考核

动力线芯导体标称截面	动力线芯20℃绝缘电阻(MΩ·km)	监视线芯20℃绝缘电阻(MΩ·km)
25	≥650	≥5
35	≥550	≥5
50	≥500	≥5

1.范围
本产品为矿和橡套电缆系列产品，适用于额定电压Uo/U为1.9/3.3KV及以下采煤机及类似设备装置作电源连接线。

2.使用条件
2.1电缆导体的长期允许工作温度为65℃。
2.2电缆的最小弯曲半径为电缆直径的6倍。
2.3黄色护套电缆不得在日光下长期暴露。

3、型号、名称、及用途

型号	名称	用途
MC-0.38/0.66	采煤机橡套软电缆	额定电压为0.38/0.66KV采煤及类似设备的电源连接
MCP-0.38/0.66	采煤机屏蔽橡套软电缆	额定电压为0.38/0.66KV采煤及类似设备的电源连接
MCP-0.66/1.14	采煤机屏蔽橡套软电缆	额定电压为0.66/1.44KV采煤及类似设备的电源连接
MCP-1.9/3.3	采煤机屏蔽橡套软电缆	额定电压为1.9/3.3KV采煤及类似设备的电源连接

4、规格尺寸

芯数×标称截面			动力线芯绝缘标称厚度	护套标称厚度	电缆外径
芯数×标称截面					MC-0.38/0.66		MCP-0.38/0.66
动力线芯	地线芯	控制线芯			最小值	最大值	最小值	最大值
3×16	1×4	3×2.5	1.6	4.5	31.3	34.4	33.2	36.5
3×25	1×6	4×2.5	1.8	5.5	38.4	41.0	40.3	44.3
3×35	1×6	4×4	1.8	5.5	43.9	48.3	45.8	50.4
3×50	1×10	7×4	2.0	5.5	47.7	51.0	51.5	55.0

芯数×标称截面			标称厚度			电缆外径
芯数×标称截面			标称厚度			MCP-1.9/3.3
动力线芯	地线芯(A型)	地线芯(B型)	动力线芯绝缘	护套(A型)	护套(B型)	A型最小值	A型最大值	B型最小值	B型最大值
3×35	1×16	-	2.0	6.0	7.0	47.8	51.9	53.2	58.7
3×50	1×10	3×16/3	2.2	7.0	7.5	53.5	58.9	59.0	63.6
3×70	1×16	3×25/3	2.2	7.0	7.5	58.9	63.0	63.8	70.2
3×95	1×25	3×35/3	2.4	7.0	7.5	64.9	71.4	68.7	75.6

芯数×标称截面			标称厚度			电缆外径
芯数×标称截面			标称厚度			MCP-1.9/3.3
动力线芯	地线芯(A型)	地线芯(B型)	动力线芯绝缘	护套(A型)	护套(B型)	A型最小值	A型最大值	B型最小值	B型最大值
3×35	1×16	3×16/3	2.8	6.0	7.0	52.1	56.8	60.0	63.0
3×50	1×25	3×25/3	2.8	7.0	7.5	56.4	62.0	63.8	70.2
3×70	1×35	3×35/3	3.0	7.0	7.5	62.7	69.0	69.0	75.9
3×95	1×50	3×50/3	3.0	7.0	7.5	67.8	74.6	73.1	78.0

5.技术要求

线芯类型	标称截面	20℃绝缘电阻(MΩ·km)
线芯类型	标称截面	额定电压0.66/1.14KV及以下	额定电压1.9/3.3kv
动力线芯	16	≥120	-
	25	≥120	-
	35	≥100	≥380
	50	≥100	≥350
	70	≥80	≥320
	95	≥80	≥280
控制线芯		≥100	≥100

1.用途
本产品为矿用橡套软电缆系列产品，适用于:额定电压0.66/1.14KV及以下的移动式采煤机组等设备装置作连接电源用线路。

2.使用条件
2.1电缆导体的长期允许工作温度为65℃。
2.2电缆的最小弯曲半径为电缆直径的6倍。
2.3黄色电缆不得在日光下长期暴露。

3.型号、名称、及用途

型号	名称	用途
MY-0.38/0.66	煤矿用移动橡套电缆	额定电压为0.38/0.66kv各种井下移动采煤设备的电源连接
MYE-0.38/0.66	煤矿用移动弹性体电缆	额定电压为0.38/0.66kv各种井下移动采煤设备的电源连接
MYP-0.38/0.66	煤矿用移动屏蔽橡套电缆	额定电压为0.38/0.66kv各种井下移动采煤设备的电源连接
MYPE-0.38/0.66	煤矿用移动屏蔽弹性体软电缆	额定电压为0.38/0.66kv各种井下移动采煤设备的电源连接
MYP-0.66/1.14	煤矿用移动屏蔽橡套电缆	额定电压为0.66/1.44kv各种井下移动采煤设备的电源连接
MYPE-0.66/1.14	煤矿用移动屏蔽弹性体软电缆	额定电压为0.66/1.44kv各种井下移动采煤设备的电源连接

4.规格尺寸

芯数×标称截面	标称厚度		电缆外径		芯数×标称截面	标称厚度		电缆外径
	绝缘	护套	MY-0.38/0.66 MYE-0.38/0.66			绝缘	护套	MY-0.38/0.66 MYE-0.38/0.66
	绝缘	护套	最小值	最大值		绝缘	护套	最小值	最大值
1×50	1.6	2.4	18.7	20.5	1×185	2.2	3.4	32.7	35.9
1×70	1.6	2.6	20.9	23.0	1×240	2.4	3.5	35.3	38.8
1×95	1.8	2.8	24.2	26.6	1×300	2.6	3.6	40.0	43.3
1×120	1.8	3.0	26.4	29.0	1×400	2.8	3.8	43.4	47.7
1×150	2.0	3.2	30.1	33.1

芯数×标称截面		动力线芯绝缘标称厚度	护套标称厚度	电缆外径
芯数×标称截面				MY-0.38/0.66 MYE-0.38/0.66		MYP-0.38/0.66 MYPE-0.38/0.66
动力线芯	地线芯			最小值	最大值	最小值	最大值
3×4	1×4	1.4	3.5	20.9	23.0	22.9	25.2
3×6	1×6	1.4	3.5	22.9	25.1	24.7	27.2
3×10	1×10	1.6	4.0	27.8	30.6	29.7	32.7
3×16	1×10	1.6	4.0	30.3	33.3	32.2	35.4
3×50	1×16	1.8	4.5	36.4	40.1	38.3	41.0
3×35	1×16	1.8	4.5	40.5	44.6	42.4	46.6
3×50	1×16	2.0	5.0	45.5	50.1	47.4	51.0
3×70	1×25	2.0	5.0	51.5	55.1	52.4	57.1

芯数×标称截面		动力线芯绝缘标称厚度	护套标称厚度	电缆外径
芯数×标称截面				MYP-0.66/1.44
动力线芯	地线芯			最小值	最大值
3×10	1×10	1.8	4.5	31.7	34.9
3×16	1×10	1.8	4.5	34.2	37.6
3×25	1×16	2.0	5.0	40.3	44.3
3×35	1×16	2.0	5.0	44.4	48.8
3×50	1×16	2.2	5.5	51.5	54.6
3×70	1×25	2.2	5.5	53.9	59.3
3×95	1×25	2.4	6.0	62.1	68.1

5.技术要求

动力线芯标称截面	20℃时绝缘电阻≤(MΩ/km)最小值
4	200
6	180
10	160
16	120
25	120
35	100
50	100
70	80
95	80
-	-

1.用途
本产品为矿用橡套软电缆系列产品，适用于煤矿井下额定电压0.3/0.5KV及以下电钻用的电源连接物。

2.使用条件
2.1电缆导体的长期允许工作温度为65℃。
2.2电缆的最小弯曲半径为电缆直径的6倍。

3.型号、名称、及用途

型号	名称
MZ-0.3/0.5	矿用电钻电缆
MZP-0.3/0.5	矿用屏蔽电钻电缆

4.规格尺寸

芯数×标称截面			导体结构根数/ 单线标称直径	动力线芯绝缘标称厚度	护套标称厚度	电缆外径
芯数×标称截面						MZ-0.3/0.5		MZP-0.3/0.5
动力线芯	地线芯	控制线芯				最小值	最大值	最小值	最大值
3×2.5	1×2.5	-	77/0.20	1.0	3.5	17.8	19.6	19.4	22.2
3×4	1×4	-	1260/0.20	1.0	3.5	19.1	21.0	20.8	23.6
3×2.5	1×2.5	1×2.5	77/0.20	1.0	3.5	19.1	21.0	20.9	23.8
3×4	1×4	1×4	126/0.20	1.0	3.5	20.5	22.6	22.4	25.5

5.技术性能
电缆的电气性能及绝缘和护套力学性能,符合GB3048、GB2951。
6.交货要求
6.1根据双方的协议以任意长度交货。
6.2电缆应整齐卷绕在交货盘上,端头应密封良好,露出电缆外面的长度应满足测试要求,一只交货盘上只允许卷绕同一型号规格的电缆.
6.3当双方无协议时,可按下表要求交货.

电缆名称	交货长度		短度比例	计算误差
电缆名称	标准	短段	短度比例	计算误差
0.66/1.14KV级以下采煤机用软电缆	200	50	10%	±0.5%
0.66/1.14KV级以下移动用橡皮软电缆	100	40	10%
0.3/0.5KV级矿用电钻电缆	100	40	10%
通用橡套软电缆	100	40	10%
电焊机电缆	100	20	10%
野外用橡皮绝缘电缆	执行野外用电缆企业标准
野外用橡皮绝缘电力电缆
野外用橡皮绝缘屏蔽电缆
野外用屏蔽电缆
野外用移动式橡皮电缆

1.产品说明
1.1本公司产品的MCDGP"采煤机用低污染高阻燃橡套软电缆"为高新技术新产品.
1.2该产品能提高井下采煤机移动电缆的生产使用寿命,增加经济效益.
1.3该产品能提高井下煤矿用电的安全可靠性,降低火灾危险程序,杜绝电缆引起的故事.

2.型号、规格、价格、国际、国内比较

电缆规格mm²	0.66/1.14MCPQ	0.66/1.14MCDGP(高心技术)矿用电缆
电缆规格mm²	国内RMB	本公司RMB	国外RMB
3×35+1×10+3×4	141400	176750	424200
3×35+1×10+7×4	159600	199500	478800
3×50+1×10+3×6	182000	227500	546000
3×50+1×10+4×6	187100	233875	561300
3×70+1×16+3×6	229600	287000	688800
3×70+1×25+7×6	261800	327250	785400
3×95+1×25+3×10	317800	397250	953400
