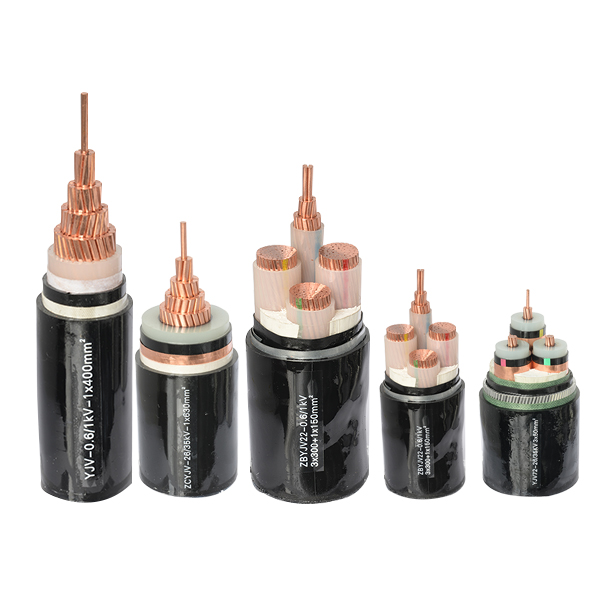

电力电缆

产品概述

1.产品执行标准：GB/T12706-2008。适用于交流50HZ,额定电压26/35kV及以下，用于电力系统配电网或工业装置中传输和分配大功率电能。

2.使用特性

2.1额定电压U0/U见下表

2.2电缆的长期允许工作温度（聚氯乙烯绝缘为70℃、交联聚乙烯绝缘为90℃）。

2.3电缆的敷设温度应不低于0℃。

2.4电缆最小弯曲半径(mm)

2.4.1（单芯：非装铠20D、装铠15D;三芯：非装铠15D、铠装12D。 “D”为电缆直径。

3.电缆的型号名称和适用范围

型号	名称	适用范围	额定电压kV	规格mm2	芯数
VV、VLV	聚氯乙烯绝缘聚氯乙烯护套电力电缆	适用固定敷设于室内外、电缆沟及管道中，非铠装型电缆不能承受较大机械应力、压力和拉力，铠装型电缆可以直埋于地下，能承受较大的机械应力和压力，其中钢丝铠装型可以承受较大的拉力，适合敷设于落差相对较大的场所。	0.6/1	1.5-500	1-5
VY、VLY	聚氯乙烯绝缘聚乙烯护套电力电缆
VV22、VLV22	聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
VV23、VLV23	聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆
VV32、VLV32	聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
VV33、VLV33	聚氯乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
VV42、VLV42	聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
VV43、VLV43	聚氯乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆
YJV、YJLV	交联聚乙烯绝缘聚氯乙烯护套电力电缆		3.6/6	10-500	1-3
YJY、YJLY	交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22、YJLV22	交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23、YJLV23	交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32、YJLV32	交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33、YJLV33	交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
YJV33、YJLV33	交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆		6/6-6/10	16-500
YJV42、YJLV42	交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJV62、YJLV62	交联聚乙烯绝缘非磁性金属带铠装聚氯乙烯护套电力电缆
YJV72、YJLV72	交联聚乙烯绝缘非磁性金属丝铠装聚氯乙烯护套电力电缆
YJV43、YJLV43	交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆
YJV63、YJLV63	交联聚乙烯绝缘非磁性金属带铠装聚乙烯护套电力电缆
YJV73、YJLV73	交联聚乙烯绝缘非磁性金属丝铠装聚乙烯护套电力电缆
ZR/ZA/ZB/ZC/ZD-VV或YJV	聚氯乙烯/交联聚乙烯绝缘聚氯乙烯护套阻燃系列电力电缆	适用于有一定阻燃要求的场所，在发生火灾时不易燃烧和延燃，但释放的气体有一定的毒性且烟浓度和腐蚀性较大，宜固定敷设于管道、电缆沟或电缆桥架。其中耐火型电缆在发生火灾时在一定时间内能保持线路的完整，不发生短路和断路现象。	8.7/10	25-500
ZRN/ZAN/ZBN/ZCN/ZDN-VV或YJV	聚氯乙烯/交联聚乙烯绝缘聚氯乙烯护套阻燃耐火系列电力电缆		21/35- 26/35	50-500
WDZA/WDZB/WDZC/WDZD-YJY	交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套系列控制电缆	适用于有一定阻燃要求，尤其是环保要求较高的场所。在发生火灾时既不易燃也不延燃，所释放的气体无味无毒且烟浓度和腐蚀性极低。		50-500

注:其中“A、B、C、D”分别代表阻燃等级，产品型号中的字母“L”代表铝导体。

注意事项

1.　电力电缆安装注意事项
　 1）电缆与热力管道平行安装时应保持2m的距离、交叉时应保持0.5m
2）电缆与其它管道平行或交叉安装时要保持0.5m的距离
　 3）电缆直埋安装时，1-35kv电缆直埋深度不小于0.7m
　 4）10kv及以下电缆平行安装时，相互净距不小于0.1m，10-35kv不小于0.25m;交叉安装时距离不小于0.5m
　 5）电缆敷设温度不低于0 0 C,弯曲半径芯电缆＞＝15（D+d），单芯电缆＞＝20（D+d）（D为电缆外径，d为导体外径）
　 6）kv及以上电缆接头
　　　 [1]安装电缆终端头时，必须剥除半导体电屏，操作时不得损伤绝缘，应避免刀痕及凹凸不平的情况，必要时用砂纸磨平屏蔽端部应平整，并要把石墨层（颗粒）清除干净。
　　　 [2]塑料绝缘电缆端头铜带屏蔽和钢铠必须良好接地，对短线路也应遵循这项原则，避免三相不平衡运行钢铠端部产生感应电动势，甚至“打火”及燃烧护套等事故。接地引出线要采用镀锡编织铜线，和电缆铜带连接时应用铬铁锡焊，不宜用喷类封焊，以免烧绝缘。
　　　 [3]三相铜带屏蔽应分别与地线相连，注意屏蔽接地线和钢铠接地线应分别引出，相互绝缘，焊接的线的位置应尽量靠下。
7）对电缆端头和中间接头的基本要求：a.导体连接良好; b.绝缘可靠，推荐采用辐照交联热收缩型胶绝缘材料; c.密封良好; d.跔的机械强度，能适应各种运行条件。
　 8）电缆端头必须防止水及其它腐蚀性材料的侵蚀，以防因水树引起绝缘　层老化而导致击穿。
　 9）电缆的装卸必须使用吊车或叉车，禁止平运、平放，大型电缆安装时须使用放缆车，以免电缆受外力操作或因人工拖动而擦伤。
　 10）电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光曝晒端头进水等。
　　　注意：电线电缆安装应由熟悉电线电缆性能的安装人员或专职技术人员担任，如仍有不清事项，请向相关技术部门或上海浦大电缆厂技术咨询。
2.　电缆的使用特性及运行敷设条件
1）额定电压0.6/1kv聚氯乙烯绝缘电力电缆
　　 [1]电缆导体的长期允许工作温度：＜＝70 0 C
　　 [2]短路时（最长持续时间不超过5s）电缆的最高工作温度：160 0 C
　　 [3]电缆敷设后经受直流电压3.5kv/15min 不击穿。
　　 [4]在空气中敷设
a.单芯电缆平行敷设时的中心距离：185min 2 及以下为　直径的2倍：240min 2 及以上为90mm;
　　 b.周围环境温度：30 0 C;
　　 c.不同环境温度下载流量的校正系数;

环境温度(℃)	20	25	30	35	40	45
校正系数	1.12	1.06	1.00	0.94	0.87	0.79

[5]直埋敷设：
a.单芯电缆不接触敷设时，中心距离主电缆直径的2倍;
b.周围环境温度：250C;
c.土壤热阻系数：1.0ak.m/w;
d.直埋深度：0.7m;
e.不同环境温度下载流量校正系数;

环境温度(℃)	15	20	25	30	35
校正系数	1.11	1.05	1.00	0.94	0.88

2）额定电压35kv及以下交联聚氯乙烯绝缘电力电缆
　　 [1]电缆导体的长期允许工作温度：＜＝90 0 C
　　 [2]短路时（最长持续时间不超过5s）电缆的最高工作温度：250 0 C
　　 [3]在空气中的敷设
a.单芯电缆平行敷设时的中心距离：185mm及以下为电缆直径的2倍，240mm2及以上为90mm;
b.周围环境温度：40 0 C;
　　 [4]直埋敷设：
a.单芯电缆不接触敷设时，中心距离为电缆直径的2倍;
b.周围环境温度：25 0 C;
c.土壤热阻系数：1.0ak.m/w;
d.直埋深度：0.7m;
[5]不同环境温度下载流量校正系数;

	在空气中敷设									直埋敷设
环境温度(℃)	10	15	20	25	30	35	40	45	50	10	15	20	25	30	35	40	45
校正系数	1.26	1.22	1.18	1.14	1.09	1.04	1.0	0.94	0.89	1.11	1.07	1.04	1.00	0.96	0.92	0.87	0.83

执行标准

GB/T12706-2008 GB/T19666-2005。适用于交流50HZ,额定电压26/35kV及以下，用于电力系统配电网或工业装置中传输和分配大功率电能。

使用特性

1 额定电压U0/U为 0.6/1kV。

2 电缆的长期允许工作温度为90℃。

3 电缆的敷设温度应不低于0℃。

4 电缆最小弯曲半径(mm)。

5（单芯：非装铠20D、装铠15D;三芯：非装铠15D、铠装12D。 “D”为电缆直径。

0.6/1kv单芯聚氯烯绝缘聚乙烯/聚乙烯护套电力电缆

标称截面 (mm2)	绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	电缆近似重量 (kg/km)
标称截面 (mm2)	绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	VV	VY	VLV	VLY
1×1.5	0.8	1.4	6	52	42	...	...
1×2.5	0.8	1.4	6	65	54	49	38
1×4	1.0	1.4	7	90	76	65	52
1×6	1.0	1.4	8	113	99	76	62
1×10	1.0	1.4	9	164	147	102	85
1×16	1.0	1.4	10	229	209	129	110
1×25	1.2	1.4	12	329	307	174	152
1×35	1.4	1.4	13	428	403	213	188
1×50	1.4	1.4	14	563	535	272	244
1×70	1.6	1.4	16	773	741	352	320
1×95	1.6	1.5	18	1052	1013	468	429
1×120	1.8	1.5	19	1292	1249	555	513
1×150	2.0	1.6	22	1592	1542	683	633
1×185	2.2	1.7	24	1977	1918	840	780
1×240	2.4	1.8	27	2567	2496	1074	1002
1×300	2.6	1.9	30	3197	3113	1321	1238
1×400	2.8	2.0	33	4007	3917	1610	1520
1×500	2.8	2.1	37	5102	4995	2022	1916
1×630	2.8	2.2	41	6495	6372	2513	2389
1×800	2.8	2.3	44	8040	7860	3059	2917
1×1000	3.0	2.5	50	9960	9780	3770	2590
1×1200	3.2	2.6	54	11900	11720	4470	4290

06/1kv两芯聚氯乙烯绝缘聚氯烯/聚乙烯护套电力电缆

标称截面 (mm2)	绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	电缆近似重量 (kg/km)
标称截面 (mm2)	绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	VV	VY	VLV	VLY
2×1.5	0.8	1.8	10	119	97	...	...
2×2.5	0.8	1.8	11	149	126	118	94
2×4	1.0	1.8	13	208	180	158	129
2×6	1.0	1.8	14	267	235	190	159
2×10	1.0	1.8	16	401	363	273	235
2×16	1.0	1.8	18	545	501	342	299
2×25	1.2	1.8	21	776	725	459	409
2×35	1.2	1.8	23	999	943	560	504
2×50	1.4	1.8	22	1185	1132	591	538
2×70	1.4	1.9	24	1619	1556	762	699
2×95	1.6	2.0	28	2203	2127	1012	936
2×120	1.6	2.1	30	2710	2624	1208	1121
2×150	1.8	2.2	33	3328	3228	1474	1374
2×185	2.0	2.3	36	4109	3996	1789	1675

0.6v/1kv两芯聚氯烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆

标称截面 (mm2)	绝缘标称厚度 (mm)	内衬层厚度 (mm)	钢带厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	电缆近似重量 (kg/km)
标称截面 (mm2)	绝缘标称厚度 (mm)	内衬层厚度 (mm)	钢带厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	VV22	VY23	VLV22	VLY23
2×4	1.0	1.2	0.2	1.8	16	381	325	330	274
2×6	1.0	1.2	0.2	1.8	17	453	392	377	316
2×10	1.0	1.2	0.2	1.8	20	620	549	492	421
2×16	1.0	1.2	0.2	1.8	22	852	711	589	508
2×25	1.2	1.2	0.2	1.8	24	1057	965	741	649
2×35	1.2	1.2	0.2	1.8	26	1308	1206	869	767
2×50	1.4	1.2	0.2	1.9	26	1491	1390	897	796
2×70	1.4	1.2	0.5	2.0	29	2242	2123	1384	4265
2×95	1.6	1.2	0.5	2.1	33	2911	2771	1720	1580
2×120	1.6	1.2	0.5	2.2	35	3470	3317	1967	1814
2×150	1.8	1.3	0.5	2.4	38	4198	4013	2344	2159
2×185	2.2	1.4	0.5	2.6	42	5103	4813	2784	2567

0.6/1kv3芯聚氯乙烯绝缘氯乙烯/聚乙烯护套电力电缆

标称截面 (mm2)	绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	电缆近似重量 (kg/km)
标称截面 (mm2)	绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	VV	VY	VLV	VLY
3×1.5	0.8	1.8	10	145	122	...	...
3×2.5	0.8	1.8	11	186	161	139	114
3×4	1.0	1.8	13	265	235	190	159
3×6	1.0	1.8	14	342	308	228	195
3×10	1.0	1.8	17	506	465	315	274
3×16	1.0	1.8	19	716	669	413	365
3×25	1.2	1.8	22	1039	984	564	509
3×35	1.2	1.8	24	1356	1295	697	637
3×50	1.4	1.9	26	1730	1663	839	772
3×70	1.4	2.0	29	2371	2291	1084	1004
3×95	1.6	2.1	33	3232	3135	1445	1348
3×120	1.6	2.2	35	3983	3873	1729	1619
3×150	1.8	2.3	39	4906	4779	2124	1998
3×185	2.0	2.5	3	6092	5939	2611	2459
3×240	2.2	2.7	49	7902	7734	3349	3163
3×300	2.4	2.9	54	9869	9648	4130	3909

0.6/1kv3芯聚氯乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆

标称截面 (mm2)	绝缘标称厚度 (mm)	内衬层厚度 (mm)	钢带厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	电缆近似重量 (kg/km)
标称截面 (mm2)	绝缘标称厚度 (mm)	内衬层厚度 (mm)	钢带厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	VV22	VY23	VLV22	VLY23
3×4	1.0	1.2	0.2	1.8	17	447	387	372	312
3×6	1.0	1.2	0.2	1.8	18	538	473	425	360
3×10	1.0	1.2	0.2	1.8	21	739	662	547	470
3×16	1.0	1.2	0.2	1.8	23	978	891	675	588
3×25	1.2	1.2	0.2	1.8	26	1338	1238	863	764
3×35	1.2	1.2	0.2	1.8	28	1683	1574	1025	916
3×50	1.4	1.2	0.2	2.0	29	2087	1964	1196	1072
3×70	1.4	1.2	0.5	2.1	34	3101	2956	1814	1669
3×95	1.6	1.2	0.5	2.2	38	4065	3895	2278	2108
3×120	1.6	1.3	0.5	2.3	41	4901	4706	2647	2452
3×150	1.8	1.4	0.5	2.5	45	5957	5724	3176	2943
3×185	2.0	1.5	0.5	2.6	49	7255	6985	3775	3505
3×240	2.2	1.6	0.5	2.8	55	9249	8924	4679	4354
3×300	2.4	1.7	0.5	3.0	60	11363	10981	5624	5242

0.6/1kv3+1芯聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆

标称截面 (mm2)		绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	电缆近似重量 (kg/km)
主导体	中性线（接地线）	绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	VV	VY	VLV	VLY
3×4	1×2.5	1.0	1.8	14	302	270	211	179
3×6	1×4	1.0	1.8	15	401	365	262	226
3×10	1×6	1.0	1.8	18	584	541	355	311
3×16	1×10	1.0	1.8	21	843	792	476	425
3×25	1×16	1.2	1.8	24	1225	1167	649	591
3×35	1×16	1.2	1.8	25	1538	1474	742	678
3×50	1×25	1.4	1.9	28	2022	1948	973	898
3×70	1×35	1.4	2.0	31	2766	2679	1260	1172
3×95	1×50	1.6	2.2	36	3776	3664	1692	1580
3×120	1×70	1.6	2.3	39	4747	4620	2064	1937
3×150	1×70	1.8	2.4	43	5656	5511	2446	2301
3×185	1×95	2.0	206	48	7239	6964	3063	2888
3×240	1×120	2.2	2.8	53	9208	8997	3886	3675
3×300	1×150	2.4	2.9	59	11435	11139	4769	4527

0.6/1kv3+1芯聚氯乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆

标称截面 (mm²)		绝缘标称厚度 (mm)	内衬层厚度 (mm)	钢带厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	电缆近似重量 (kg/km)
主导体	中性线（接地线）	绝缘标称厚度 (mm)	内衬层厚度 (mm)	钢带厚度 (mm)	护套标称厚度 (mm)	电缆近似外径 (mm)	VV22	VY23	VLV22	VLY23
3×4	1×2.5	1.0	1.2	0.2	1.8	17	492	429	401	338
3×6	1×4	1.0	1.2	0.2	1.8	19	670	602	531	463
3×10	1×6	1.0	1.2	0.2	1.8	21	828	747	599	518
3×16	1×10	1.0	1.2	0.2	1.8	24	1121	1029	662	661
3×25	1×16	1.2	1.2	0.2	1.8	27	1544	1438	968	862
3×35	1×16	1.2	1.2	0.2	1.8	29	1881	1766	1085	970
3×50	1×25	1.4	1.2	0.2	2.0	30	2409	2275	1360	1226
3×70	1×35	1.4	1.2	0.5	2.1	36	3564	3206	2058	1899
3×95	1×50	1.6	1.2	0.5	2.3	41	4690	4497	2606	2413
3×120	1×70	1.6	1.3	0.5	2.4	45	5765	5543	3082	2860
3×150	1×70	1.8	1.4	0.5	2.5	48	6779	6526	3569	3316
3×185	1×95	2.0	1.5	0.5	2.7	53	8416	8317	4386	4294
3×240	1×120	2.2	1.6	0.5	2.9	59	10656	10294	5334	4972
3×300	1×150	2.4	1.7	0.5	3.1	65	13088	12662	6422	5966

0.6/1kv4芯聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆

标称截面	绝缘标称厚度	护套标称厚度	电缆近似外径	电缆近似重量
标称截面	绝缘标称厚度	护套标称厚度	电缆近似外径	VV	VY	VLV	VLY
4×4	1.0	1.8	14	327	294	226	193
4×6	1.0	1.8	16	421	385	270	233
4×10	1.0	1.8	19	637	592	382	337
4×16	1.0	1.8	21	909	858	504	453
4×25	1.2	1.8	24	1334	1273	701	640
4×35	1.2	1.8	27	1749	1681	871	804
4×50	1.4	1.9	29	2255	2179	1067	991
4×70	1.4	2.1	33	3121	3025	1405	1309
4×95	1.6	2.2	37	4264	4148	1881	1765
4×120	1.6	2.4	41	5278	5141	2272	2135
4×150	1.8	2.5	45	6487	6329	2778	2620
4×185	2.0	2.7	50	8074	7885	3434	3244
4×240	2.2	2.9	56	10497	10268	4403	4174
4×300	2.4	3.1	62	13080	12809	5428	5157

0.6/1kv4芯聚氯乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆

标称截面	绝缘标称厚度	内衬层厚度	钢带厚度	护套标称厚度	电缆近似外径	电缆近似重量
标称截面	绝缘标称厚度	内衬层厚度	钢带厚度	护套标称厚度	电缆近似外径	VV22	VY23	VLV22	VLY23
4×4	1.0	1.2	0.2	1.8	18	523	459	422	358
4×6	1.0	1.2	0.2	1.8	19	634	564	483	421
4×10	1.0	1.2	0.2	1.8	22	891	806	636	551
4×16	1.0	1.2	0.2	1.8	25	1196	1100	792	696
4×25	1.2	1.2	0.2	1.8	28	1662	1552	1030	920
4×35	1.2	1.2	0.2	1.9	31	2122	1997	1244	1119
4×50	1.4	1.2	0.2	2.1	34	3008	2860	1820	1672
4×70	1.4	1.2	0.5	2.2	38	3947	3778	2231	2062
4×95	1.6	1.3	0.5	2.4	43	5249	5038	2866	2655
4×120	1.6	1.4	0.5	2.5	46	6345	6105	3339	3099
4×150	1.8	1.4	0.5	2.6	50	7659	7389	3950	3680
4×185	2.0	1.5	0.5	2.8	55	9397	9076	4756	4435
4×240	2.2	1.7	0.5	3.0	62	12041	11647	5947	5553
4×300	2.4	1.8	0.5	3.3	68	14844	14370	7193	6718

0.6/1kv3+2芯聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆

标称截面		绝缘标称厚度	护套标称厚度	电缆近似外径	电缆近似重量
主导体	中性线 (接地线)	绝缘标称厚度	护套标称厚度	电缆近似外径	VV	VY	VLV	VLY
3×4	2×2.5	1.0	1.8	15	340	306	233	199
3×6	2×4	1.0	1.8	16	462	423	298	259
3×10	2×6	1.0	1.8	19	664	618	397	351
3×16	2×10	1.0	1.8	22	969	915	761	707
3×25	2×16	1.2	1.8	25	1424	1369	805	750
3×35	2×16	1.2	1.8	27	1726	1659	865	789
3×50	2×25	1.4	1.9	32	2407	2321	1200	1114
3×70	2×35	1.4	2.1	37	3315	3208	1589	1482
3×95	2×50	1.6	2.2	42	4468	4339	2087	1958
3×120	2×70	1.6	2.4	46	5621	5465	2509	2353
3×150	2×70	1.8	2.5	50	6540	6365	2901	2726
3×185	2×95	2.0	2.7	56	8308	8096	3637	3425
3×240	2×120	2.2	2.9	63	10683	10427	4610	4354
3×300	2×150	2.4	3.1	69	13293	12990	5700	5397

0.6/1kv3+2芯聚氯乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆

标称截面		绝缘标称厚度	内衬层厚度	钢带厚度	护套标称厚度	电缆近似外径	电缆近似重量
主导体	中性线 (接地线)	绝缘标称厚度	内衬层厚度	钢带厚度	护套标称厚度	电缆近似外径	VV22	VY23	VLV22	VLY23
3×4	2×2.5	1.0	1.2	0.2	1.8	18	541	476	434	369
3×6	2×4	1.0	1.2	0.2	1.8	20	685	612	522	449
3×10	2×6	1.0	1.2	0.2	1.8	23	924	839	657	572
3×16	2×10	1.0	1.2	0.2	1.8	26	1269	1170	848	761
3×25	2×16	1.2	1.2	0.2	1.8	29	1767	1653	1117	1003
3×35	2×16	1.2	1.2	0.2	1.9	31	2105	1980	1244	1119
3×50	2×25	1.4	1.2	0.2	2.1	37	3248	3086	2040	1878
3×70	2×35	1.4	1.2	0.5	2.2	42	4248	4060	2522	2334
3×95	2×50	1.6	1.3	0.5	2.4	47	5575	5341	3194	2960
3×120	2×70	1.6	1.4	0.5	2.5	52	6844	6572	3732	3460
3×150	2×70	1.8	1.4	0.5	2.7	56	7874	7568	4234	3928
3×185	2×95	2.0	1.5	0.5	2.8	62	9800	9442	5129	4771
3×240	2×120	2.2	1.7	0.5	3.1	69	12444	11997	6370	5923
3×300	2×150	2.4	1.8	0.5	3.2	76	15240	14726	7646	7132

0.6/1kv4+1芯聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆

标称截面		绝缘标称厚度	护套标称厚度	电缆近似外径	电缆近似重量
主导体	中性线 (接地线)	绝缘标称厚度	护套标称厚度	电缆近似外径	VV22	VY23	VLV22	VLY23
4×4	1×2.5	1.0	1.8	15	364	328	247	212
4×6	1×4	1.0	1.8	17	513	473	336	297
4×10	1×6	1.0	1.8	20	734	686	441	393
4×16	1×10	1.0	1.8	23	1038	983	570	514
4×25	1×16	1.2	1.8	26	1524	1459	790	725
4×35	1×16	1.2	1.8	28	1934	1864	955	885
4×50	1×25	1.4	2.0	34	2673	2579	1326	1232
4×70	1×35	1.4	2.1	39	3672	3559	1737	1624
4×95	1×50	1.6	2.3	44	4981	4839	2301	2159
4×120	1×70	1.6	2.5	48	6278	6109	2844	2674
4×150	1×70	1.8	2.6	53	7390	7198	3252	3060
4×185	1×95	2.0	2.8	59	9296	9065	4060	3829
4×240	1×120	2.2	3.0	66	12021	11743	5176	4897
4×300	1×150	2.4	3.2	73	14951	14622	6372	6042

0.6/1kv4+1芯聚氯乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆

标称截面		绝缘标称厚度	内衬层厚度	钢带厚度	护套标称厚度	电缆近似外径	电缆近似重量
主导体	中性线 (接地线)	绝缘标称厚度	内衬层厚度	钢带厚度	护套标称厚度	电缆近似外径	VV22	VY23	VLV22	VLY23
4×4	1×2.5	1.0	1.2	0.2	1.8	19	571	503	455	387
4×6	1×4	1.0	1.2	0.2	1.8	20	740	666	564	489
4×10	1×6	1.0	1.2	0.2	1.8	23	1002	914	709	621
4×16	1×10	1.0	1.2	0.2	1.8	26	1345	1244	876	775
4×25	1×16	1.2	1.2	0.2	1.8	30	1888	1768	1154	1034
4×35	1×16	1.2	1.2	0.2	1.9	32	2343	2207	1364	1228
4×50	1×25	1.4	1.2	0.5	2.1	39	3531	3363	2184	2016
4×70	1×35	1.4	1.2	0.5	2.2	44	4673	4469	2737	2533
4×95	1×50	1.6	1.3	0.5	2.4	49	6137	5886	3458	3207
4×120	1×70	1.6	1.4	0.5	2.5	54	7547	7258	4113	3824
4×150	1×70	1.8	1.5	0.5	2.7	58	8821	8483	4684	4346
4×185	1×95	2.0	1.6	0.5	2.8	65	10918	10515	5683	5280
4×240	1×120	2.2	1.7	0.5	3.1	72	13875	13394	7030	6549
4×300	1×150	2.4	1.8	0.5	3.2	80	17045	16841	8466	7902

0.6/1kv5芯聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆

标称截面	绝缘标称厚度	护套标称厚度	电缆近似外径	电缆近似重量
标称截面	绝缘标称厚度	护套标称厚度	电缆近似外径	VV	VY	VLV	VLY
5×4	1.0	1.8	16	391	354	265	228
5×6	1.0	1.8	17	511	471	322	282
5×10	1.0	1.8	20	772	723	453	404
5×16	1.0	1.8	23	1102	1045	596	539
5×25	1.2	1.8	27	1625	1559	834	768
5×35	1.2	1.9	30	2156	2078	1058	980
5×50	1.4	2.1	35	2934	2831	1449	1346
5×70	1.4	2.2	40	4050	3926	1905	1782
5×95	1.6	2.4	46	5518	5363	2540	2385
5×120	1.6	2.5	50	6678	6502	2921	2745
5×150	1.8	2.7	55	8273	8063	3638	3427
5×185	2.0	2.9	62	10250	9999	4450	4199
5×240	2.2	3.1	70	13449	13145	5831	5527
5×300	2.4	3.3	77	16674	16314	7109	6750

0.6/1kv5芯聚氯乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆

标称截面	绝缘标称厚度	内衬层厚度	钢带厚度	护套标称厚度	电缆近似外径	电缆近似重量
标称截面	绝缘标称厚度	内衬层厚度	钢带厚度	护套标称厚度	电缆近似外径	VV22	VY23	VLV22	VLY23
5×4	1.0	1.2	0.2	1.8	19	604	534	478	409
5×6	1.0	1.2	0.2	1.8	20	742	667	553	478
5×10	1.0	1.2	0.2	1.8	24	1049	958	730	639
5×16	1.0	1.2	0.2	1.8	27	1416	1312	910	806
5×25	1.2	1.2	0.2	1.9	31	1999	1875	1208	1085
5×35	1.2	1.2	0.2	2.0	33	2905	2764	1808	1667
5×50	1.4	1.2	0.2	2.2	40	3827	3647	2342	2161
5×70	1.4	1.3	0.5	2.3	45	5092	4874	2947	2730
5×95	1.6	1.4	0.5	2.5	52	6731	6462	3753	3484
5×120	1.6	1.4	0.5	2.7	56	8017	7710	4260	3953
5×150	1.8	1.5	0.5	2.9	61	9780	9416	5144	4780
5×185	2.0	1.6	0.5	3.0	67	11920	11500	6120	5699
5×240	2.2	1.8	0.5	3.3	76	15438	14910	7820	7292
5×300	2.4	1.9	0.5	3.5	84	18910	18292	9345	8727

0.6/1kv聚氯乙烯绝缘电力电缆允许持续载流量(A)

型号		VV、VLV、VV22、VLV22 VY、VLY、VV23VLV23				VV、VLV、VV22、VLV22 VY、VLY、VV23VLV23
芯数		2芯、3芯、4芯、3+1芯、3+2芯、4+1芯、5芯				单芯
敷设		空气中		土壤中 P_ω=1.0k.m/W		空气中				土壤中 P_ω=1.0k.m/W
单芯电缆排列方式		空气中		土壤中 P_ω=1.0k.m/W		○ ○ ○		○○○		○ ○ ○		○○○
线芯材质		铜 Cu	铝 Al	铜 Cu	铝 Al	铜 Cu	铝 Al	铜 Cu	铝 Al	铜 Cu	铝 Al	铜 Cu	铝 Al
标称截面 (mm²)	1.5	15	--	22	--	19	--	24	--	27	--	29	--
	2.5	19	15	29	23	25	19	31	24	36	27	38	30
	4	26	20	36	30	33	26	41	32	47	35	49	39
	6	32	26	47	39	41	34	52	42	58	46	61	50
	10	46	35	65	50	57	44	72	55	78	58	83	64
	16	60	47	84	65	76	59	95	73	100	76	105	83
	25	77	60	110	84	98	76	120	96	130	95	135	105
	35	95	74	130	100	115	90	150	115	155	115	160	125
	50	115	90	155	120	145	110	180	140	185	140	195	150
	70	145	115	195	150	180	140	23	175	225	170	240	185
	95	185	140	230	185	225	175	0280	215	270	205	285	222
	120	210	165	260	205	260	200	325	250	310	235	325	250
	150	245	190	300	230	300	230	375	290	350	265	365	285
	185	280	215	335	260	345	270	430	335	395	300	415	320
	240	335	260	390	300	410	320	510	395	455	350	480	375
	300	375	295	435	340	475	370	585	455	515	395	545	425
	400	--	--	--	--	555	440	690	540	585	455	625	490
	500	--	--	--	--	640	510	800	630	660	520	710	560
	630	--	--	--	--	730	595	920	740	740	590	810	645
	800	--	--	--	--	--	690	--	860	--	665	--	735
环境温度 (℃)		40		25		40		25
线芯最高工作温度 (℃)		70

型号名称和适用范围

型号	名称	适用范围	额定电压kV	规格mm2	芯数
WDZ-YJY	铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套阻燃电力电缆	适用固定敷设于室内外、电缆沟及管道中，非铠装型电缆不能承受较大机械应力；铠带铠装型电缆可以直埋于地下，能承受较大的机械应力和压力；钢丝铠装型电缆可以承受较大的拉力，适用敷设于落差相对较大的场所。（注：该系列电缆适用于有一定阻燃要求，尤其是环保要求较高的场所。其在发生火灾时既不易燃也不延燃，所释放的气体无毒、无味、无腐蚀性，烟浓度极低）。	0.6/1	1.5-500	1-5
WDZA-YJY	铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套A类阻燃电力电缆
WDZB-YJY	铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套B类阻燃电力电缆
WDZC-YJY	铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套C类阻燃电力电缆
WDZAN-YJY	铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套A类阻燃耐火电力电缆
WDZBN-YJY	铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套B类阻燃耐火电力电缆
WDZCN-YJY	铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套C类阻燃耐火电力电缆
WDZ-YJY23	铜芯交联聚乙烯绝缘钢带铠装低烟无卤聚烯烃护套阻燃电力电缆
WDZA-YJY23	铜芯交联聚乙烯绝缘钢带铠装低烟无卤聚烯烃护套A类阻燃电力电缆
WDZB-YJY23	铜芯交联聚乙烯绝缘钢带铠装低烟无卤聚烯烃护套B类阻燃电力电缆
WDZC-YJY23	铜芯交联聚乙烯绝缘钢带铠装低烟无卤聚烯烃护套C类阻燃电力电缆
WDZAN-YJY23	铜芯交联聚乙烯绝缘钢带铠装低烟无卤聚烯烃护套A类阻燃耐火电力电缆
WDZBN-YJY23	铜芯交联聚乙烯绝缘钢带铠装低烟无卤聚烯烃护套B类阻燃耐火电力电缆
WDZCN-YJY23	铜芯交联聚乙烯绝缘钢带铠装低烟无卤聚烯烃护套C类阻燃耐火电力电缆
WDZ-YJY33	铜芯交联聚乙烯绝缘钢丝铠装低烟无卤聚烯烃护套阻燃电力电缆
WDZA-YJY33	铜芯交联聚乙烯绝缘钢线铠装低烟无卤聚烯烃护套A类阻燃电力电缆
WDZB-YJY33	铜芯交联聚乙烯绝缘钢丝铠装低烟无卤聚烯烃护套B类阻燃电力电缆
WDZC-YJY33	铜芯交联聚乙烯绝缘钢丝铠装低烟无卤聚烯烃护套C类阻燃电力电缆
WDZAN-YJY33	铜芯交联聚乙烯绝缘钢丝铠装低烟无卤聚烯烃护套A类阻燃耐火电力电缆
WDZBN-YJY33	铜芯交联聚乙烯绝缘钢丝铠装低烟无卤聚烯烃护套B类阻燃耐火电力电缆
WDZCN-YJY33	铜芯交联聚乙烯绝缘钢丝铠装低烟无卤聚烯烃护套C类阻阻燃耐火电力电缆
DDZ-YJV、DDZN-YJV	铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套阻阻燃耐火电力电缆	适用固定敷设于室内外、电缆沟及管道中，非铠装型电缆不能承受较大机械应力；铠带铠装型电缆可以直埋于地下，能承受较大的机械应力和压力；钢丝铠装型电缆可以承受较大的拉力，适用敷设于落差相对较大的场所。
DDZ-YJV22、 DDZN-YJV22	铜芯交联聚乙烯绝缘钢带铠装低烟低卤聚氯乙烯护套阻阻燃耐火电力电缆		0.6/1	1.5-500	1-5
